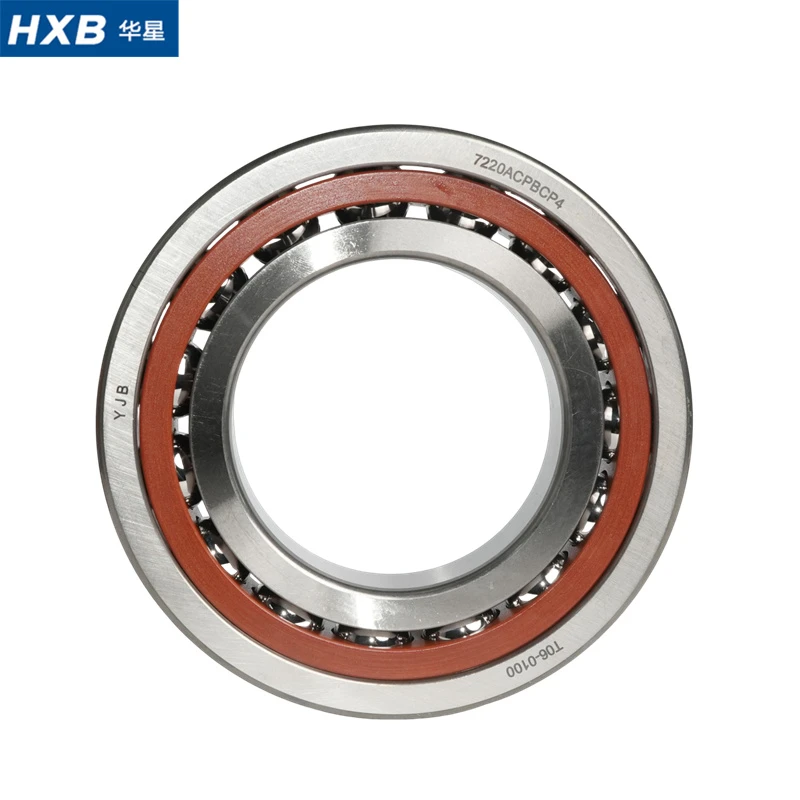

Kuličková ložiska s kosoúhlým stykem 7220ACPBCP4

Hangzhou Huaxing Kechuang Holding Group Co., Ltd. je jedním z předních výrobců a dodavatelů kuličkových ložisek s kosoúhlým stykem 7220acpbcp4 v Číně. Vzhledem k tomu, že disponujeme špičkovým{5}}výrobním vybavením a silnými výrobními kapacitami, srdečně vás vítáme, abyste si z naší továrny zakoupili hromadná vysoce kvalitní ložiska za konkurenceschopnou cenu.

Kuličková ložiska s kosoúhlým stykem-7220ACPBCP4

7220ACPBCP4 je velké-přesné kuličkové ložisko s kosoúhlým stykem:

7220: Velikostní řada, průměr díry 100 mm, vnější průměr 180 mm, šířka 34 mm, těžké-velké-přesné ložisko s kosoúhlým stykem

AC: Standardní kontaktní úhel 25 stupňů, vyvážený výkon pro radiální i axiální zatížení

PBC: Kód pro čtyř-kombinované uspořádání ložisek (průmyslová-standardní čtyřdílná-sestava: Kombinace zády-k-zádům + tandem, také nazývaná QBC/PBC)

P4: Ultra{1}}přesná toleranční třída, nejrozšířenější třída s vysokou přesností pro vřetena obráběcích strojů

1. Definice struktury PBC

PBC odkazuje na az výroby předepjatá integrovaná sada pěti kuličkových ložisek s kosoúhlým stykem, uspořádané zezadu-k{1}}zad v kombinaci s tandemovým rozložením (<<>>>). Před dodáním výrobci přesně vybrousí čelní plochy ložisek, jednotně zvolí vnitřní vůli a úrovně předpětí (volitelně lehké / střední / silné předpětí). Při montáži na místě není potřeba žádné ruční nastavení podložek; uzamčením sestavy přímo dosáhnete určené hodnoty předpětí.

2. Osm klíčových předností PBC Five-Přizpůsobení ložisek (nejlepší volba pro PV Slicing & Heavy-Duty vřetena)

(1) Maximalizovaná radiální a axiální tuhost, výjimečná odolnost vůči překlopnému momentu Uspořádání zády k sobě-do{2}}zadní nabízí nejdelší vzdálenost působení zatížení a poskytuje mnohem silnější-schopnost proti převrácení než uspořádání čela-na-čel (DF). Složená pěti{7}}ložisková struktura poskytuje mnohem vyšší tuhost než dvou{8}}sadové nebo čtyř{9}}sadové sestavy, minimalizuje vychýlení vřetena během řezání a zajišťuje vynikající rovinnost povrchu řezu, což eliminuje vady způsobené vibracemi při krájení křemíkových plátků.

(2) Stabilní únosnost pro obousměrné střídavé axiální zatížení (povinné pro vratné řezání) Vratné posuvy a řezné pohyby vytvářejí reverzibilní axiální tlak. Dvojité nebo čtyř{2}}ložiskové sady mají omezenou únosnost, zatímco pěti{3}}ložisková jednotka PBC stabilně nese střídavé axiální síly v obou směrech bez axiální vůle uvnitř vřetena.

(3) Standardní tovární předpětí, snadná montáž a konzistentní přesnost v sériové výrobě Vnitřní vůle a předpětí jsou před odesláním rovnoměrně kalibrovány. Montážní pracovníci nepotřebují ruční lapování a vyrovnávání k úpravě síly předpětí. Všechna hotová vřetena si zachovávají identickou přesnost s mnohem nižší poruchovostí, což je vhodné pro hromadnou výrobu zařízení.

(4) Řízený nárůst teploty při nepřetržité vysoké rychlosti, žádné riziko zadření Když se vřeteno tepelně roztahuje během vysokorychlostní rotace, vnitřní vůle uspořádání mezi zády-k-zádům se mírně zvětší, což mírně snižuje předpětí a zabraňuje zadření ložiska způsobenému tepelným vytlačováním. Za podmínek nepřetržitého vysokorychlostního řezání PV 24 hodin denně 7 dní v týdnu, jeho tepelná stabilita výrazně překonává DF uspořádání (DF trpí vůlí smrštěním a snadno se zadře pod teplem).

(5) Rovnoměrné rozložení zatížení, výrazně prodloužená životnost Pět ložisek společně sdílí radiální zatížení, axiální zatížení a okamžité rázové síly, což snižuje namáhání každého jednotlivého ložiska. Krájení křemíkových plátků je dlouhodobá -aplikace cyklického únavového zatížení; životnost pěti-sady ložisek PBC je o více než 75 % delší než u čtyř{5}}sady ložisek, což výrazně snižuje prostoje a náklady na výměnu ložisek.

(6) Trvalá přesnost otáčení se zanedbatelným zhoršením přesnosti V kombinaci s ultra{2}}přesnou třídou P4 a originální továrně přizpůsobenou sestavou jsou toleranční odchylky vnitřních a vnějších kroužků vzájemně kompenzovány. Radiální házení a axiální koncová vůle vřetena zůstávají trvale v mikrometrových rozmezích, což umožňuje přesné řízení tolerance tloušťky křemíkového plátku, což je kritický požadavek pro PV řezací stroje.

(7) Vynikající odolnost proti nárazu s velkou rezervou zatížení K okamžitému nárazovému zatížení dochází při řezání tvrdých míst nebo nečistot uvnitř silikonových materiálů. Dodatečná rezerva zatížení pěti ložisek účinně zabraňuje předčasným poruchám, jako je promáčknutí valivého prvku, důlková dráha a odlupování.

(8) Vyvážená rychlost a nosnost, ideální pro střední-až{2}}vysokou plynulou rotaci Kontaktní úhel 25 stupňů AC výrazně neomezí maximální rychlost otáčení jako ložiska s velkým kontaktním úhlem, přičemž nabízí vyšší axiální únosnost než ložiska s malým kontaktním úhlem 15 stupňů. Dokonale se hodí pro standardní rozsah pracovních rychlostí fotovoltaických řezných vřeten.

Komparativní výhody mezi sadou PBC Five{0}}a dalšími běžnými uspořádáními ložisek

1. Přesná vřetena CNC obráběcích strojů pro těžký provoz- (primární aplikace)

Vertikální obráběcí centra, CNC soustruhy, válcové a rovinné brusky, vyvrtávačky, těžká portálová frézovací vřetena. Velká vřetena využívají toto ložisko, aby vydrželo krouticí moment při převrácení a obousměrné střídavé axiální řezné síly generované během obrábění. Jeho rozměr 7220 dokonale ladí s nosnou konstrukcí-těžkých hlavních převodových hřídelí.

2. Fotovoltaické zařízení pro řezání křemíkových plátků (ideální pro vřetena na řezání PV panelů a silikonových ingotů)

✅ Plně kompatibilní s PV více{0}}drátovými křemíkovými řezačkami, vřeteny na řezání křemíkových tyčí, elektrickými vřeteny pro řezání fotovoltaických desek Provozní podmínky dělení PV dokonale odpovídají charakteristikám ložisek:

Reciproční řezání vytváří plynulé střídavé axiální napětí a radiální řezné zatížení;

Aby byla zaručena stejnoměrná tloušťka plátku a zabránilo se odlamování hran, je vyžadován dlouhodobý-dlouhý-rychlostní provoz s ultra-nízkými vibracemi;

Kolísající řezné zatížení vyžaduje extrémně-vysokou tuhost pro potlačení vibrací; Přesnost rotace na úrovni P4 mikronů- lze udržovat stabilně po dlouhé hodiny. Kromě toho se také široce používá ve fotovoltaických vývěvách, rotačních indexovacích stolech a bruskách na silikonový materiál napříč fotovoltaickým průmyslem.

3. Ostatní těžký průmysl a přesná zařízení

Koncové podpěry pro těžké kuličkové šrouby na velkých CNC zařízeních

Vysokorychlostní odstředivé stroje, průmyslová vakuová čerpadla, vřetena šroubových vzduchových kompresorů

Malé zesilovače rychlosti větru, metalurgické válečkové hřídele, přesná vřetena pro řezání skla

Přesné otočné stoly, těžké-kloubové spoje průmyslových robotů, vysokorychlostní{1}}výstupní hřídele převodovek

HXB má komplexní laboratoř (včetně trvanlivosti, fyzikálních a chemických, vysokoteplotních a nízkoteplotních cyklů, smaltovaných-laboratoří drátů, výkonu, zařízení, magnetické pozorovací místnosti) s desítkami různých zařízení a přístrojů, se schopností testovat a ověřovat výkon nových produktů a komponentů, jako jsou magneto, startér, elektronické generátory. Podpoříme vás při výběru nejlepších vřetenových ložisek pro vaši aplikaci.

• Kuličková ložiska:34 výrobních linek, 30 000 000 ks ročně
• Kuličková ložiska s kosoúhlým stykem:14 výrobních linek, 3 000 000 ks ročně

Společnost Hangzhou Huaxing Kechuang Holding Group (HXB, dříve známá jako Hangzhou Huaxing Bearing Co., Ltd), založená v květnu 1995, je profesionální technologický podnik integrující výzkum a vývoj, výrobu a prodej. Více než 30 let vývoje provozujeme dvě hlavní výrobní základny: Hangzhou Yijia Precision Bearing Co.Ltd. a Zhejiang Ruiyang Bearing Technology Co., Ltd.

HXB se zaměřuje na špičková-ložiska, jako jsou vysoce-přesná kuličková ložiska s kosoúhlým stykem, kuličková ložiska s hlubokou drážkou a ložiska NEV. Naše produkty jsou široce používány v inteligentní výrobě, 3C průmyslu, CNC centrech, přesných strojích, robotech, letectví, motorech a domácích spotřebičích.

Podporujeme přísné řemeslné zpracování a inovativní vývoj, odhodlání dodávat špičková řešení ložisek s kosoúhlým stykem a vytvářet dlouhodobou-hodnotu pro globální partnery.

∗ 30 letspecializovaného rozvoje

HXB byla založena v roce 1995, s téměř30 letspecializovaného vývoje nyní HXB provozuje6dceřiné společnosti.



∗ 2 high-tech výzkumná a vývojová centra

∗ 2 moderní výrobní závody- Hangzhou Yijia Precision Bearing Co., Ltd. a Zhejiang Ruiyang Bearing Technology Co., Ltd.

∗ Podporováno pokročilýmidigitální systémy řízení MES a SPC

∗ IATF16949:2016, ISO9001:2015 a ISO14001certifikací

∗ Špičkové-vybavení a vysoce{1}}kvalitní materiál

1. Hangzhou Factory - YJB

Společnost byla založena v červnu 2007,YJBsídlí v Hangzhou. Jako dceřiná společnostSkupina HXB, jsme národní high{0}}tech podnik a provinční vědeckotechnický podnik specializující se na výzkum, vývoj a výrobuvysoká{0}}přesnost, vysoká{1}}rychlost, pokročilá, speciální a profesionálníložiska.

Základní schopnosti a inteligentní výroba

• Velikost produktu:Vnitřní průměr Φ3–Φ300mm
• Třídy přesnosti:P2, P4 (ultra-přesné známky)
• Roční kapacita:3 miliony sad přesných ložisek v štíhlé a inteligentní továrně
• Investice do vybavení:Nad3 miliony RMBv předních světových-nástrojích na testování přesnosti
• Digitální transformace:s plným nasazením platformy pro návrh ložisek MESYS, ERP, MES, WMS, SPC v reálném čase-monitorování kvality a systémů OA, čímž se vybudoval srovnávací inteligentní výrobní závod.

2. Huzhou Factory

V roce 2021 se továrna na kuličková ložiska přemístila z Hangzhou do Huzhou. Působí ve výrobním závodě o rozloze 10 000 ㎡ s týmem 75 zaměstnanců se zaměřením na výzkum a vývoj a výrobu vysoce-výkonných kuličkových ložisek.

Udržujeme profesionální inženýrství a systém kvality, abychom zajistili stabilní přesnost a spolehlivost.

Inženýrský tým: 4 konstruktéři ložisek a procesní inženýři, což představuje 5 % zaměstnanců.

Kvalitní tým: 15 pracovníků kvality, včetně 2 inženýrů kvality, 20 % zaměstnanců, kteří pokrývají vstupní kontrolu, průběžnou-kontrolu procesu a závěrečné testování.
